浮動盤管換熱器是近年來國內發展的一種新型換熱設備，與固定盤管相比浮動盤管能上下輕微浮動，產生高頻振動，形成良好紊流傳熱狀態，并且它能借助通過高溫?zé)崦降谋”阢~管管壁與管外壁結垢層膨脹量的差異，在一定條件下，使水垢自動脫落。但水垢的自動去除受水質、使用條件、熱媒工況、維護管理等多項因素之影響，不可能做到完全自動脫垢。任何產品均不能因此而忽略盤管維護檢修之條件。目前社會上一些浮動盤管型容積式換熱器存在的一個通病是換熱管束很難進行維護和抽出來檢修，不符合GB50015-2003(《建筑給水排水設計規范》4．4．13條之要求。

DFHRV導流浮動盤管型半容積式換熱器在吸收浮動盤管作為換熱器元件的基礎上，就解決同類換熱設備存在的問題，作了較深的研究改進。

它具有如下特點：

l、方便浮動盤管的維護，盤管可在罐內亦可從罐體側面抽出來檢修或更換。

2、采用多行程螺旋的浮動管組，熱媒分布均勻，流程長，消除了短路換熱現象。同時，本產品借用了RV-03．04導流的原理，在大直徑的罐體內合理地設置了導流裝置，進一步改善了換熱工況，本產品樣罐的主要熱力性能參數經自測及國家一級熱工測試單位——機電部華北工業鍋爐測試中心的復測，汽水換熱時：在蒸汽壓力Pt=0．2～O．4MPa(溫度為Tl=126-152℃)，被加熱水t2=65℃，凝結水出水溫度平均為T2=27℃的工況下，傳熱系數K=2000Kcal／m2．H．℃。水一水換熱時，在熱媒進出水溫度為T1=82℃，T2=50"C的工況下K=1200Kcal／m2．H．℃。充分顯現出高效率，換熱充分的優異性能。

3、本產品換熱管束底部已接近罐底，加上導流裝置之作用，罐內基本上消除了冷水滯水區，容積利用率可按95％以上設計。

4、被加熱水水頭損失0．5～lm，不影響系統冷熱水壓力之平衡。

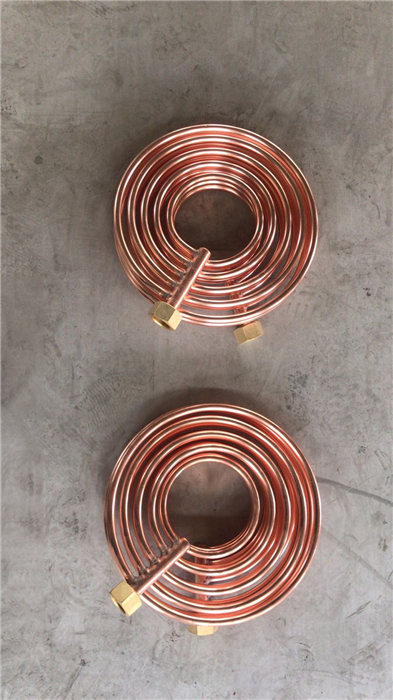

5、浮動盤管采用薄壁紫銅管，有助于利用管壁與結垢層的不同膨脹量脫落水垢，以此減少維護管理工作量，保持節能。

二、設計使用說明

l、本系列產品分“標準型”與“特型”兩種型式。“標準型”設備的產熱量與儲熱量的匹配滿足《建設給水排水設計規范》關于儲熱容積的要求。“特型”設備的單罐產熱量遠大于同型“標準型”設備，主要滿足一些有特殊要求用戶的要求。

2、本系列換熱器適用于一般工業及民用建筑的熱水供應系統，“標準型”設備可以蒸汽或高低溫軟化熱水為熱媒，“特型”設備宜以高低溫軟化熱水為熱媒，設計選用時應注明熱媒品種。

3、被加熱水出水的溫度不得高于75℃，實際使用時，為延緩結垢，被加熱水出口溫度宜控制在50～60℃之間。

4、材質：罐體可為碳鋼、不銹鋼、不銹鋼復合板、碳鋼襯銅等材質，浮動盤管采用T2紫銅管。



---
